Technics SU-G700 silber Verstärker (JENO Engine, LAPC, Batteriebetriebener Taktgenerator)

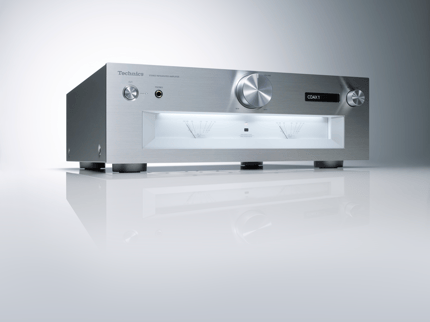

Die konsequente Orientierung an den Komponenten unserer Referenzklasse sorgt dafür, dass die JENO Engine Audiosignale volldigital und mit minimalem Jitter von der Eingangsstufe bis zur Endstufe verarbeitet und überträgt. Der LAPC-Schaltkreis übernimmt die Phasen-Kalibrierung des angeschlossenen Lautsprechers, um ideale Verstärkungs- und Phasencharakteristika für jeden Lautsprecher zu erzielen. Das neu entwickelte, extrem verzerrungsarme Schaltnetzteil steuert die Spannungsversorgung so präzise, dass Schaltfrequenzabweichungen aufgrund von Lastschwankungen unterbleiben.

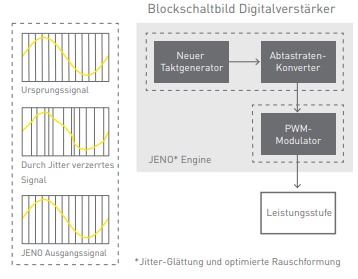

Damit die großen Datenmengen des Musiksignals originalgetreu und verlustfrei an die Lautsprecher übertragen werden, nutzt der SU-G700 ein volldigitales Verstärkungsprinzip in der Endstufe einschließlich der JENO Engine (Jitter-Elimination and Noise Shaping Optimisation). Auch hier ist eine konsequente Orientierung an der Technics-Referenzklasse umgesetzt. Auch beim SU-G700 wird der von Technics entwickelte Jitter-Reduktions-Schaltkreis eingesetzt, um das unerwünschte Taktzittern im gesamten hörbaren Frequenzbereich zu verhindern. Die Klangbeeinträchtigung durch Jitter ist damit im Gegensatz zu herkömmlichen Digitalverstärker wirkungsvoll unterdrückt. Außerdem kommt ein einzigartiger, hochpräziser PWM-Wandlerschaltkreis zum Einsatz, der hohe Klangqualität fördert. Selbst Musikdaten im hohen Dynamikbereich, wie sie bei High-Resolution-Musik vorkommen, werden verlustfrei in PWM-Signale gewandelt. Diese Technologien ermöglichen eine herausragend natürliche und detaillierte Reproduktion, die dem Hörer selbst feinste Nuancen in der Musik erschließen.

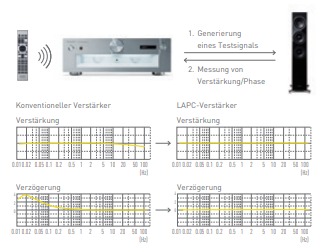

Die Impedanz eines Lautsprechers ändert sich mit der Frequenz. Der Leistungsverstärker muss die Lautsprecher ungeachtet ihrer spezifischen Charakteristika antreiben. Herkömmliche Digitalverstärker steuern die Lautsprecher über einen Tiefpassfilter in der Ausgangsstufe an. Dadurch ist der Einfluss durch die Impedanz-Charakteristika der angeschlossenen Lautsprecher viel stärker. Obwohl bei konventionellen Verstärkern die Amplitudencharakteristika mittels negativer Rückkopplung kontrolliert werden können, ist eine Optimierung der Phasencharakteristika nicht möglich. Daher hat Technics einen adaptiven Optimierungsalgorithmus für die Lautsprecherimpedanz entwickelt. Er korrigiert die Impulsantwort des Lautsprechers mittels digitaler Signalverarbeitung. Dazu misst er die Amplituden-Phasen-Charakteristika des Verstärkers bei angeschlossenen Lautsprechern. Diese Methode ermöglicht die Glättung der Frequenzgang-Charakteristika von Amplitude und Phase, was bei herkömmlichen Verstärkern nicht möglich ist. Die Zeitrichtigkeit des Verstärkersignals führt zu einem Klangbild mit präziser Räumlichkeit.

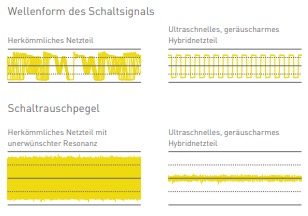

Bei einem herkömmlichen Schaltnetzteil variiert die Schaltfrequenz in Abhängigkeit von der Laständerung. So sollen die Zyklen des eingeschalteten Zustandes zur Stabilisierung der Ausgangsspannung gesteuert werden. Diese Schwankungskomponente in der Schaltfrequenz beeinträchtigt allerdings die Klangqualität. Das neu entwickelte Netzteil des SU-G700 reduziert klangschädliche Rauschkomponenten, indem es die Schaltfrequenz fixiert. Außerdem ist die letzte Stufe des Schaltnetzteils mit einem Längsregler ausgestattet, der die Ausgangsspannung stabilisiert. Bei diesem Längsregler werden speziell gefertigte, hochpräzise Elektrolyt-Kondensatoren eingesetzt. Darüber hinaus reduziert das neue Resonanz-Netzteil den Pegel des Schaltrauschens.

Bei den Computerschnittstellen (Netzwerk, USB-A, USB-B) werden sog. Power Conditioner mit nichtmagnetischen Kohleschichtwiderständen eingesetzt. Sie unterdrücken magnetische Verzerrungen. Dazu kommen hochpräzise Glimmerkondensatoren, die geringe dielektrische Verluste, hohe Spannungsfestigkeit sowie hervorragende Temperaturstabilität aufweisen.

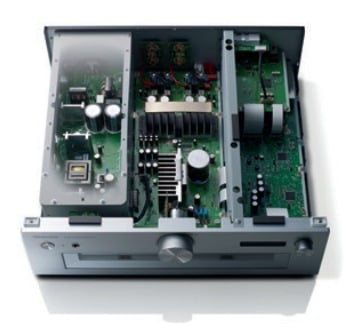

Bei Vollverstärkern gibt es eine Vielzahl unterschiedlicher Schaltkreise. Einige regeln die empfindlichen Eingangssignale der Quellen, in anderen dagegen fließen höhere Strommengen, etwa in den Netzteilsektionen. Der SU-G700 verfügt über einen dreigeteilten, isolierten Blockaufbau (Netzteil, Verstärkersektion, Eingangssektion). Dies verhindert Interferenzen zwischen den Schaltungsblöcken. Das Resultat: hohe Klangreinheit. Außerdem unterdrückt die hohe Steifigkeit des Chassis Vibrationen von elektronischen Bauteilen und minimiert damit Klangbeeinträchtigungen.

Schaltkreise können so gezielt angesteuert werden, dass sich digitale Module wie z.B. für das Display oder für analoge und digitale Anschlüsse abschalten, um Rauschen während der Musikwiedergabe zu minimieren.

Zur Spannungsversorgung für empfindliche Schaltkreise, wie z.B. den Taktgeber, ist eine vollständige Isolierung gegen Rauschen und Netzschwankungen vorhanden. Dabei nutzt Technics jahrzehntelange Erfahrungen mit der Entkopplung von Netzteilen durch den Einsatz von Batterien. Diese Technik ermöglicht Vorstufensektionen mit extrem niedrigem Rauschen.

Analoge Eingangssignale werden mit hoher Präzision in digitale Signale gewandelt. Dabei wird der hochwertige 192 kHz / 24-Bit-A / D-Wandler (Burr-Brown PCM1804, hergestellt von Texas Instruments) eingesetzt. Auch analoge Quellen erfahren so eine feinfühlige Signalverarbeitung für eine kristallklare Klangreproduktion. Für die Umschaltung der Quellen kommen hochwertige Schaltrelais zum Einsatz.

Zur Reduktion von Störgeräuschen wird ein rauscharmer Feldeffekt-Transistor (FET) in Differenzial-Parallelschaltung in der Eingangsstufe genutzt. Eine vierstufige Verstärkungseinstellung bewirkt eine optimale Anpassung an das verwendete Tonabnehmersystem. Damit lässt sie dem Nutzer alle Freiheiten in Bezug auf sein Equipment und seine Hörumgebung.

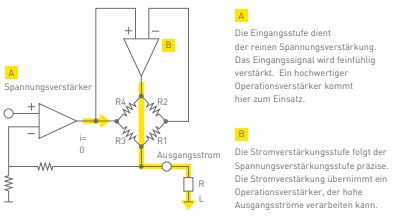

Der Class-AA-Kopfhörerverstärker verfügt über getrennte Verstärkungskreise für die Spannungsund die Stromverstärkung des Kopfhörersignals. Für die Stromverstärkung ist ein hochwertiger Operationsverstärker zuständig, der hohe Ströme verarbeiten kann. Das hochaufgelöste PWM-Ausgangssignal der JENO-Engine wird mit hoher Präzision in ein Analogsignal gewandelt. Das Resultat: Die Kopfhörer werden optimal angesteuert. Unabhängig von der Impedanz des Kopfhörers erlaubt diese Technik eine Musikwiedergabe mit optimal minimierten Verzerrungen in einem ultraweiten Frequenzbereich.

Das extrem steife Metall-Doppelchassis besteht aus einem Innen- und aus einem Außenchassis, die beide aus Stahlblech bestehen. Die Klangreinheit bleibt erhalten, Vibrationen und Rauschen werden vermieden.

Das Innenchassis besteht aus 1,2 mm starkem Stahlblech, die Oberseite des Gehäusebodens aus 2 mm starkem Stahlblech. Dies verbessert die Vibrationsdämpfung und sorgt für einen tiefen Schwerpunkt. Die Frontplatte besteht aus 7 mm starkem Aluminium, um elektromagnetische Einstreuungen abzuschirmen.
